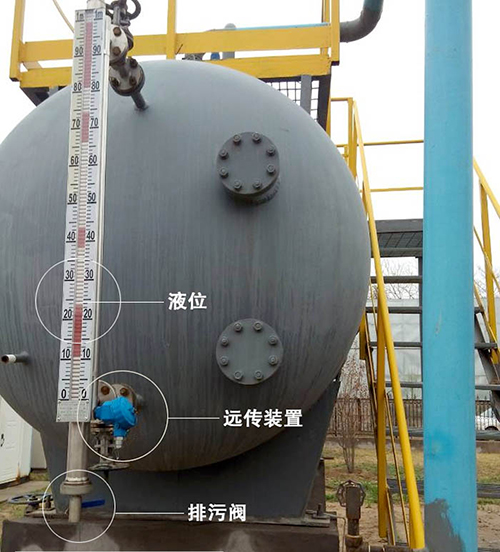

液化氣液位表,液化氣儲罐上的液位計

發布時間:2021-01-11 14:10:56??點擊次數:548次

液化氣液位表有兩種主要品種,分別采用不銹鋼本體內襯聚丙烯(PP)和聚四氟乙烯(PTFE)工藝,有很高的結構強度和耐腐蝕性,可適用于鹽酸等酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂肪族等介質液體的測量。
磁翻板液位計有不銹鋼主體內襯聚四氟乙烯(PTFE)和不銹鋼內襯聚丙烯(PP)兩種,適合腐蝕性介質的測量。
(PTFE:聚四氟乙烯)適用于腐蝕性介質且工作溫度又較高場合的液位測量,采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝,結構可靠,使用壽命長。是氫氟酸等強腐蝕性介質液位測量的選擇。
(PP:不銹鋼本體內襯聚丙烯)適用于鹽酸、稀硫酸等無機類腐蝕性液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR 獨特的保溫性,合該產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐壓性能好,溫度及壓力較低時選用此產品性價比較高。
用戶可根據工程需要,配合遠傳變送器使用,可實現就地數字顯示,以及輸出4~20mA的標準遠傳電信號,以配合記錄儀表,或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用,對液位監控報警或對進液出液設備進行控制
備注:其實如果腐蝕性不大而且不符合上面的工況,但是卻需要防腐,那么一般性的弱腐蝕性液體選用304不銹鋼或者316L不銹鋼也可以。

液化氣液位表工作原理

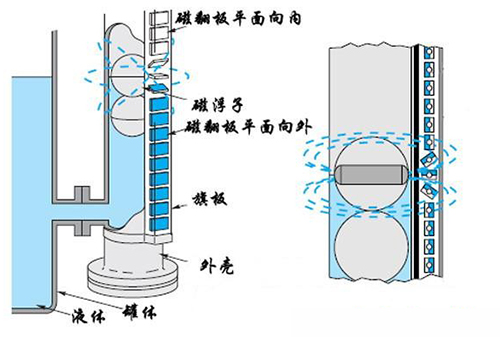

在桶槽外側裝置延伸旁路管,由旁路管外加裝液位指示器,將裝有磁鐵的浮球放進旁路管內,因磁性色片內裝著與浮球磁性相反之磁鐵,所以當浮球上升時會吸引磁性色片翻動,磁性色片顏色會由白色翻為紅色(或銀色翻為金色),以指示實際液面高度。

液化氣液位表特點及適用場所
1、適用于高溫、高壓力、強酸、強堿及防爆要求、結構簡單、可靠耐用,可加裝多種選購配件使控制更加容易。
2、加裝液位傳送器及磁性開關,不須停機可隨時安裝或調整。
3、若電源中斷,現場磁性開關亦不受影響,準確性高。
4、每10公分加一不同顏色的色片,使液位容易辨識。
5、舍用于染整設備、廢水處理、發電廠、化工設備,熱煤油鍋爐和石化工業等

液化氣液位表的結構特點

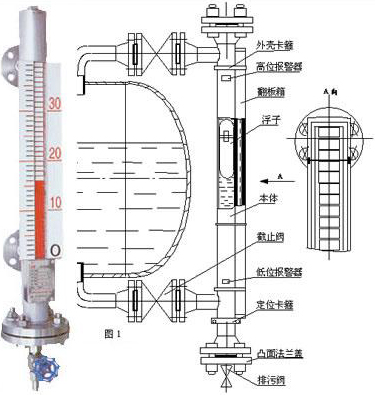

1、磁翻板液位計結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的簧片開關動作,實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。

液化氣液位表技術參數
1、測量范圍:200—12000mm
2、測量精度:±10mm
3、介質密度:≥0.5g/cm3
4、工作壓力:0-15MPa(其他特殊要求可訂制)
5、工作溫度:-40~450℃(訂貨時需注明溫度范圍)
6、介質粘度:≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)
7、測量界位比重差:0.15g/cm3
8、本廠出廠連接法蘭尺寸:DN20PN2.5(公管制)連接法蘭采用化工部1998年發布的H(120592—20635—97法蘭標準.若采用其他法蘭標準請用戶在訂貨時注明.法蘭連接孔分布形狀:正方形.
9、輸出信號:二線制4—20mADC
10、出線接口螺紋:M20*1.5內螺紋
11、防護等級:IP65
12、防爆等級:dIIBT4—6iaIICT4—6

液化氣液位表的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗磁翻板液位計的主導管清除雜質;

液化氣液位表型譜
KM-UHZ 磁翻板液位計
  代碼 安裝方式
2 側裝式
3 頂裝式
  代碼 主體材質
1 ABS
2 304
3 316L
4 304+PTFE
  代碼 公稱壓力
1 0.6Mpa(僅適用于主體材質為ABS時)
2 1.6Mpa
3 2.5Mpa
4 4.0Mpa
  代碼 輸出形式
1 基本型(現場顯示)
2 帶上、下限開關輸出
3 帶電遠傳(0~10mA輸出,220V,AC)
4 帶電遠傳(4~20mA輸出,24V,AC)
5 帶本案防爆型遠傳(4~20mA輸出,24V,AC)
  安裝間距(測量范圍)
L1 安裝深度(頂裝式)(0~4000mm任選)
  介質密度g/cm³

1、如果您設計的過程連接法蘭且與我公司的型號不同,或者采用其它標準,我們可以按照您的要求供貨;
2、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),其中下連接法蘭的中心即為儀表指示的零點;
3、儀表的測量范圍為兩個連接法蘭的中心距(頂裝型除外),排污閥距離法蘭中心距的長度由適用介質的密度來確定
4、您應保證設備上連接法蘭的端面具有恰當的平面度、垂直度、中心距,以保證我們的產品的安裝和使用;
5、浮子室(或者稱為主體管)內應保持清潔而不應有雜質,特別是鐵磁性物質。當介質不清潔時,應增加吸附或過濾裝置,以確保儀表正常工作。
