當前位置:首頁>>新聞資訊柴油液位儀,頂裝型柴油液位計

柴油液位儀,頂裝型柴油液位計

發布時間:2021-01-11 14:26:52??點擊次數:551次

金湖凱銘儀表有限公司生產的柴油液位儀的最顯著特點是液體介質與指示器完全隔離,所以在任何情況下都非常安全、可靠、耐用,而且各種型號的液位計配上液位報警、控制開關,可實現液位或界位的上、下限越位報警,控制或連鎖;配上靜壓式液位變送器或干簧-電阻式液位變送器,可將液位,界位信號轉換成二線制4-20mADC標準信號,實現遠距離指示、檢測、記錄與控制。適用于腐蝕性介質且工作溫度又較高場合的液位測量,結構可靠,使用壽命長。是硝酸等強腐蝕性介質液位測量的最好選擇。為客戶量身定制,對溫度和壓力要求不高的可以使用本公司的PP材質的液位計。該系列液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
用戶可根據工程需要,配合遠傳變送器使用,可實現就地數字顯示,以及輸出4~20mA的標準遠傳電信號 ,以配合記錄儀表,或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用,對液位監控報警或對進液出液設備進行控制。

柴油液位儀工作原理

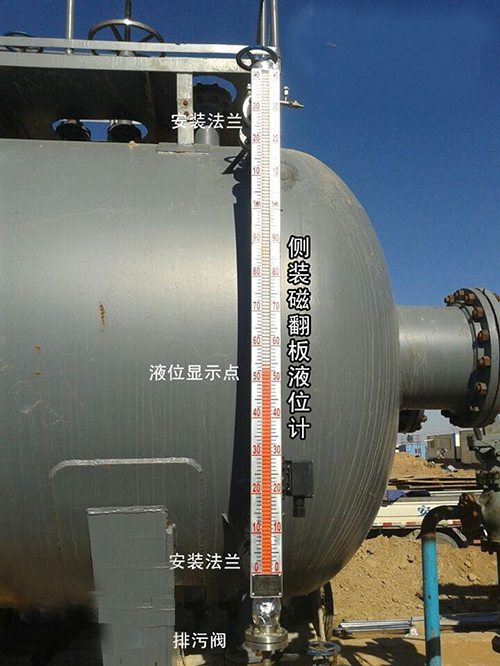

磁翻板液位計主體外的翻板箱受主體內浮子(具有定向磁性源,按不同介質和壓力針對研制)的作用促其翻板翻動并顯示紅白顏色,并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺,從而使液位的指示顯得更加清晰。

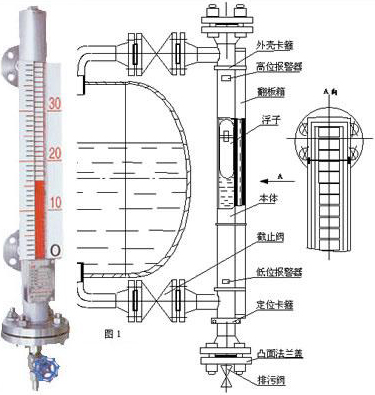

UHZ液位計結構如下圖所示

柴油液位儀的結構特點
1、結構
液位計根據浮力原理,浮子在測量管內隨液位的升降而上下移動,浮子內的永久磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180’液位上升時,翻柱由白色轉為紅色,下降時,翻柱由紅色轉為白色,從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動,使安裝在液位計立管設定位置上的黃片開關動作,實現開-關控制或報警。
3、液位計電遠傳
在液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成,它通過磁浮子上下移動,經磁耦合作用使導管內測量元件依次動作,獲得電阻信號變化,轉換成0~10或4~20mA的標準電流信號輸出,以便與數字顯示儀表或計算機聯接,實現遠傳顯示及控制。

柴油液位儀技術參數
安裝形式內容 側裝式 頂裝式
安裝間距
(測量范圍)
不銹鋼 500~5000(mm) 500-2500(mm)
ABS、PP-R 500~4000(mm)
工作壓力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介質密度 >0。6g/c >0.76g/c
法蘭連接 不銹鋼 法蘭20-40(DN20 PN1.0-4.0)
(GB9119-88)

法蘭200-25(DN200 PN1.6)
(GB9119-88)
ABS 法蘭20-10(DN20 PN1.0)
(GB9119-88)

法蘭200-6(DN200 PN0.6)
(GB9119-88)
主體材料 ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)
介質溫度 -40~100℃(ABS、PP-R:-40~80℃)
環境溫度 -40~+70℃
示值誤差 ±100mm
介質粘度 ≤1st(10-4 /s)
上、下限
開關輸出
    1、控制靈敏度:10mm
    2、輸出接點容量:AC220V 2A
    3、接點壽命:5×104次
    4、防爆特征:iaIICT4本質安全型
電遠傳、連續顯示     1、精度:±1.5%
    2、輸出負載:750Ω
    3、輸出信號:4~20mA輸出,24V DC二線制
    4、防爆特征:iaIICT4本質安全型

柴油液位儀的使用注意事項
1.對超過一定長度(普通型>3米、防腐型>2米)的液位計。
2.安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性;
3.當配有遠傳配套儀表時需做到如下幾條:
4.應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
5.遠傳配套儀表上感應面應面向和緊貼主導管;
6.調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
7.應根據介質情況,不定期清洗液位計的主導管清除雜質;
