遠傳液位變送器工作原理調校與常用液位計比較

發布時間:2018-06-08 01:09:00??點擊次數:483次

磁翻板液位計擁有非常高的市場占有率,不用談他的知名度是如何,且談他的使用壽命是相對來說非常長的。研發制造磁翻板液位計這么多年以來,還是有一些人對磁翻板液位計遠傳原理不太了解,其實閱讀過結構與原理這篇文章的人就會了解了。下面我們通過一個案例來說明下。
2004年度硝區大修時, 冷凍工段1#氨蒸發器新裝了一臺帶遠傳輸出的磁翻板液位計。就地指示儀表型號為UHZ-25,是常見的磁翻板液位計,直觀,醒目,有利于工藝人員讀數。遠傳變送器型號為LB,其原理和結構均新穎、簡單而可靠。儀表投運一個月,運行穩定、可靠,取得非常滿意的效果。
遠傳液位變送器工作原理
LB型液位變送器由液位傳感器和轉換模塊組成。

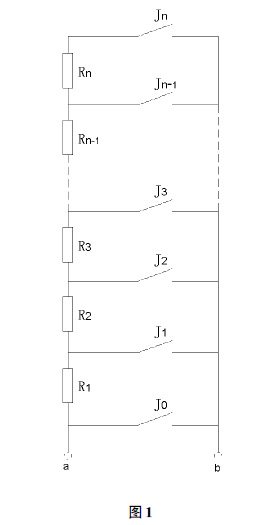

液位傳感器是由一組干簧和電阻鏈構成。干簧管J和電阻R的電氣連接如圖1。
干簧管和電阻每隔10mm一組,等距離地安裝在一根不銹鋼管內。全部電阻的阻值均是相同的,即:R1=R2=R3……=Rn。電阻的數量由液位測量范圍(即標尺的長度)來決定。例如測量范圍1200mm時,則R阻的個數n為n=1200÷10=120(個)。
液位傳感器與磁翻板液位計并列安裝在浮筒一側,同處于磁性浮子的磁藕系統中。當磁性浮子隨液位上下移動時,對應高度的干簧管受磁場作用而吸合使電阻鏈的阻值,即圖1的a,b點呈現的阻值Rab發生變化。

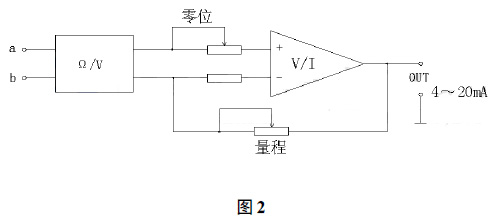

例如當液位處于最低位置,J0吸合,全部電阻被J0短路,Rab為0;當液位為最高位置,Jn吸合,Rab為n個電阻串聯的總和。亦即:液位為0%時,Rab=0,液位為100%時,Rab為最大。轉換模塊實際上是一個簡單的測量電阻值的電路,由ψ/V(電阻/電壓)轉換電路、V/I(電壓/電流)轉換電路和零位、量程調整電路構成??驁D如圖2所示。
來自液位傳感器的對應液位高度的電阻信號,進入圖2所示的a,b端,經處理后最終輸出4~20mA DC標準信號。
4、調校
調校工作非常簡單。
由于傳感器與磁翻板液位計處于同一磁藕系統中,且測量范圍是一致的,因此可利用磁翻板液位計的標尺刻度進行調校。調校時,只需用一塊磁鋼,靠近標尺上待校點的位置,再調整轉換模塊的輸出,使之對應即可。當磁鋼靠近標尺0mm刻度時,調整“零位”電阻,使輸出為4mA,再把磁鋼靠近標尺的100%位置處,調整“量程”電阻,使輸出為20mA。如此反復調整三次,調校工作即告完成。
5、與常用液位計比較
測液位的方法和測液位的儀表類型很多,在此僅與常見的,用得最為廣泛的靜壓法液位測量儀表進行比較。
5.1 誤差
使用差壓變送器利用靜壓原理測液位,要考慮被測介質的密度和氣相的負遷移問題。當實際工況使介質處于臨界沸騰狀態,其密度是一個變數;或當幾種成份構成的混合液其濃度發生變化,密度也會隨之改變;未使用負遷移時,氣相引壓管內積液,或采用了負遷移,而積液筒內液體蒸發或流失時,都會出現誤差。這些誤差的出現在時間上是不可預知的,在數值上是不固定的,有時誤差的百分數可大到2位數以上。
而LB液位變送器測液位,不受介質密度的影響,不存在負遷移問題,誤差固定為±10mm,對于小量程的液位測量系統(如0~500mm范圍)來說雖稍大,約±2%,但其誤差卻是固定不變的。而對于大范圍的液位測量,其誤差則很小,例如對于0~2m,其誤差僅±0.5%。
5.2 工作量
一個磁翻板液位計和一臺差壓變送器安裝要4個法蘭,而這套系統僅要2個法蘭,同時少在設備上開孔,對設備是有益的。同時清除因磁翻板液位計和差壓變送器取源位置不一致,造成2種液位計的液位百分讀數不一致給工藝人員帶來的不便。調校與日常維護簡便。
5.3 價格
LB遠傳變送器和UHZ-25磁翻板液位計不到6000元,而單是一臺中等質量的EJA-118雙法蘭變送器就高達14000.00元。但是國產的雙法蘭液位變送器價格相對8000mm的遠傳磁翻板液位計來說低一些,但是這兩者并不是通用的,也有應用區別。比如高溫高壓的情況下,用磁翻板液位計比較好,而且雙法蘭的毛細管有要求,具體的請點擊查看液位計優缺點分析。
6、應用前景結語
化工過程裝置中靜設備的液位測量系統很多,這套液位測量系統可廣泛地大量推廣應用?,F在已經是2015年,從2009年開始,磁翻板液位計就已經頻繁現身于各大工藝現場,各種型號的液位計層出不窮,但是質量卻有所區別,所以請認準磁翻板液位計這個品牌,而不是單獨的UHZ型號。對于近兩年的同質化現象,磁翻板液位計雖然努力提升質量與可靠性,以其微弱的領先優勢暢銷市場,如做工精細一點、焊接認真一點,用料誠實一點,用無縫鋼管、法蘭厚度等等,為的就是能夠讓用戶記住這個品牌。
